UG齿轮画法 UG绘制圆柱型齿轮的方法

　　UG又名交互式CAD/CAM系统，UG是一款计算机辅助设计和计算机辅助制造的工具，利用这款软件可以轻松实现各种复杂实体和造型的建构。现在这篇文章给大家介绍如何记住UG工具来绘制圆柱形齿轮。

　　在绘制齿轮前，需要先知道齿轮的参数，本例中所用的参数所下：齿数：50，模数5，压力角20，齿宽60

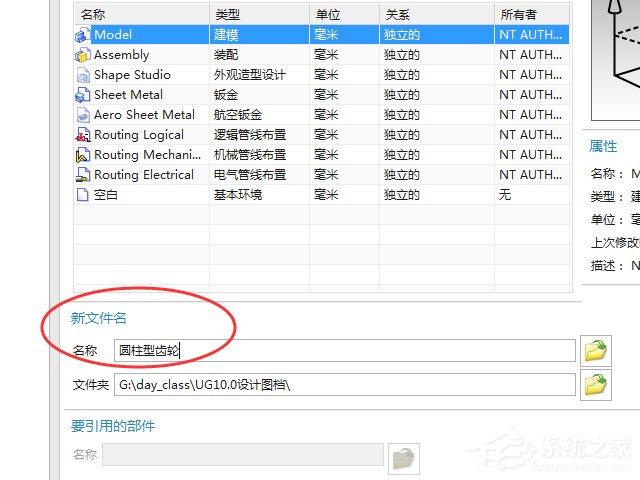

　　1、打开UG软件，并新建一个以“圆柱型齿轮”为名称的图档；

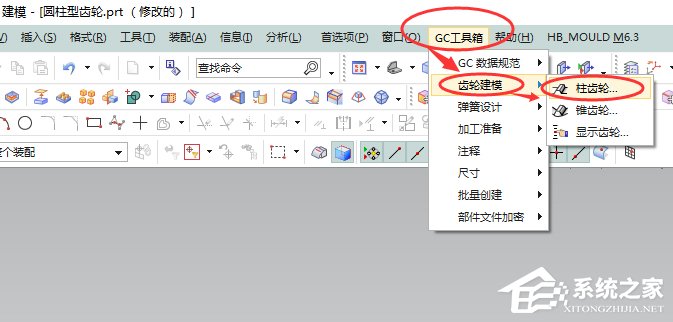

　　2、本节绘制齿轮所用到的命令为GC工具箱，其指令位置如下；

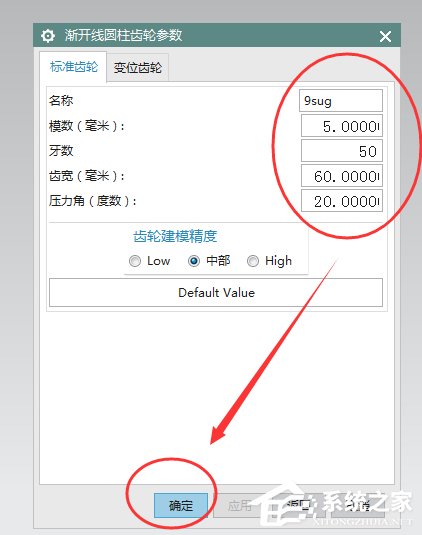

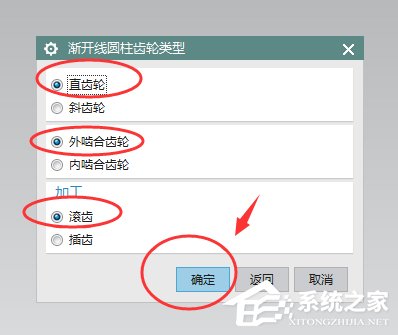

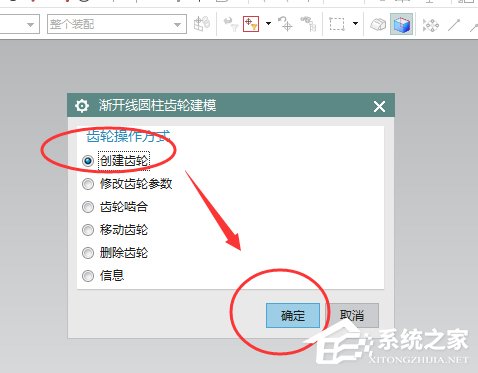

　　3、点开创建圆柱型齿轮，其对话框中的设置参数如下图：

　　4、在弹出齿轮参数数据后，请按说明中的参数填写；

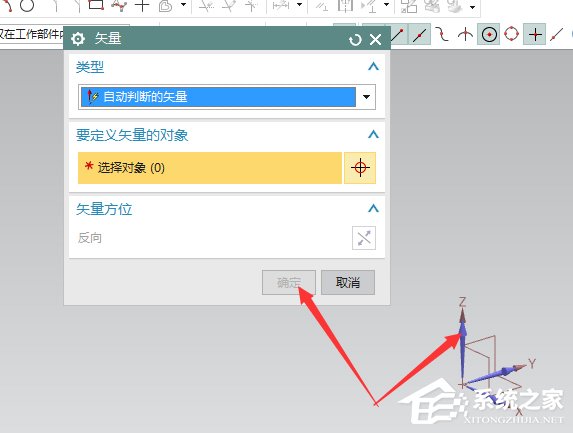

　　5、为齿轮指定坐标方向，有X\Y\Z三向可以选择；

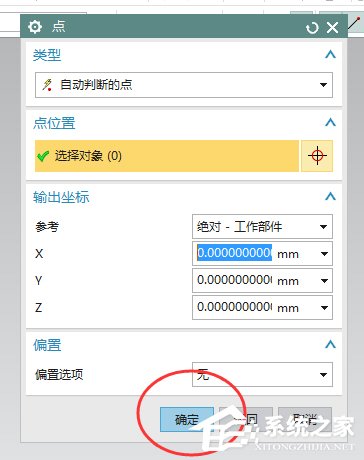

　　6、指定齿轮的放置点，按默认的即可；

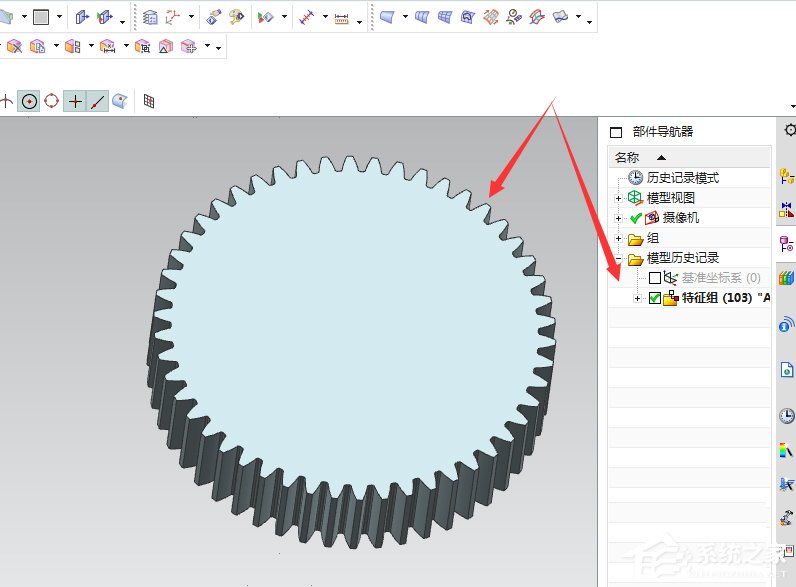

　　7、在一切的参数设置完成后，通过GC工具箱创建的齿轮如下图；

　　以上便是UG工具绘制圆柱形齿轮的教程，你只要跟着操作也能实现这个效果。最后要提醒大家的是创建的齿轮名称要以字母开头，同时在设计齿轮前，一定要先找到其各项的参数。
